La série L-BL2 d'Elmo-Rietschle

1. La pompe à vide L-BL2 et son fonctionnement

Les pompes de la série L-BL2 du constructeur Elmo-Riestchle font partie de la famille des pompes à anneau liquide. Elmo-Rietschle, marque du groupe Ingersoll Rand, est un des principaux leaders industriels de la fabrication de compresseurs et de pompes à vide.

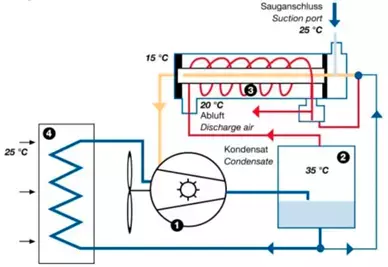

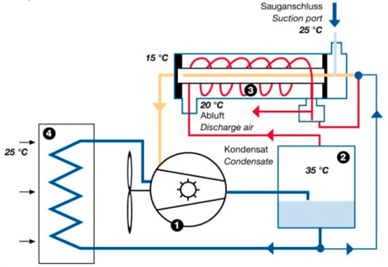

1 : Pompe à anneau liquide

2 : Séparateur d’eau

3 : Précondenseur

4 : refroidisseur air-eau

La L-BL2 est une pompe à vide compacte dotée d'un circuit à anneau liquide en boucle fermée. Son principe de fonctionnement est rotatif, et composé de deux parties : un corps de pompe fixe et une roue à aubes, entrainée en rotation. Ces technologies tiennent leur nom du fait de leur fonctionnement qui est basé sur l’utilisation d’un liquide. Grâce à la force centrifuge, le liquide va former un anneau autour de la chambre d’aspiration, l’anneau liquide en question, permettant d’aspirer ou de comprimer l’air.

Sur les pompes à vide et compresseurs à anneau liquide de cette série, la roue (4) tourne de manière excentrique et sans contact dans le carter de pompe (2). Un anneau liquide rotatif (1) assure l'étanchéité des pales entre elles et côté étoile. Cet anneau liquide est créé par la rotation de la roue et est plaqué sur le carter de pompe. La disposition excentrique de la roue modifie lors de la rotation les chambres d'aspiration entre les pales (5). Lors d'une rotation complète, le produit véhiculé est aspiré, comprimé et expulsé. Le produit véhiculé coule par la fente d'aspiration (6) dans les cellules d'aube et expulsé par la fente de pression (3). L'anneau liquide est stabilisé et la chaleur évacuée grâce à une aspiration et une compression permanente du liquide dans la chambre d'aspiration ou à son expulsion avec le gaz à véhiculer.

Niveau caractéristiques, la L-BL2 peut atteindre un débit entre 27 et 250 m3/h et se décline en 7 modèles différents :

• 2BL2041

Voir la fiche technique          VOIR Le produit

• 2BL2061

Voir la fiche technique          VOIR Le produit

• 2BL2101

Voir la fiche technique          VOIR Le produit

• 2BL2141

Voir la fiche technique          VOIR Le produit

• 2BL2251

Voir la fiche technique          VOIR Le produit

• 2BL2281

Voir la fiche technique          VOIR Le produit

• 2BL2341

Voir la fiche technique          VOIR Le produit

Consulter le manuel d'utilisation de la série L-BL2 :

manuel d'utilisation

2. Les avantages de la série L-BL2

La L-BL2 fonctionne par refroidissement à air, sans huile et sans consommation d’eau additionnelle, réduisant considérablement les risques de contamination ou de contact avec les fluides de process. Ces atouts garantissent un entretien simple et peu fréquent.

La L-BL2 est compacte, autrement appelée "pompe de poche", cette technologie repose sur une architecture intégrant une pompe L-BV, un moteur électrique industriel, un séparateur de décharge, un refroidisseur à joint pour l’eau, ainsi qu’un refroidisseur d’air pour l’évacuation.

Grâce à ce système de refroidissement, l’élévation de température du refoulement ne peut pas atteindre +15 °C par rapport à l’ambiante. L’air rejeté atteint même une température égale ou inférieure à celle de l’environnement, grâce au circuit fermé d’eau.

De manière générale, les pompes L-BL2 sont résistantes à la corrosion, robustes, très étanches, résistent aux matériaux agressifs, efficaces en vide et en pression, ont une durée de vie longue et surtout des performances fiables.

Reconnue mondialement, la série L-BL2 d’Elmo-Rietschle fait partie des technologies à anneau liquide les plus renommées et les plus performantes du marché, compatibles avec de nombreuses applications des secteurs de l’industrie.

3. Les inconvénients de la série L-BL2

Même si les pompes à anneau liquide L-BL2 offrent de solides atouts en termes d’efficacité et de polyvalence, elles ne sont pas adaptées à toutes les situations.

Bien que ses performances soient remarquables, la L-BL2 a besoin de plus d’énergie pour atteindre des niveaux de vide modérés qu’une pompe à palettes peut produire par exemple. Conçues pour un fonctionnement en continu, ces machines engendrent une consommation énergétique plus importante.

De plus, malgré leur conception compacte, les L-BL2 peuvent atteindre des poids importants du fait de l’eau stockée à l’intérieur, limitant leur mobilité et augmentant leur empreinte au sol.

Par ailleurs, l’investissement dans une technologie aussi spécifique peut entrainer un coût initial conséquent.

Ainsi, pour des environnements exigeants où la robustesse prime, les L-BL2 restent une solution performante, mais cette option requiert une analyse réfléchie de l’application et de l’environnement dans lequel elle agira.

4. Les secteurs et applications de la pompe L-BL2

Grâce à leur grande polyvalence, les pompes à anneau liquide peuvent être utilisées dans des applications de vide et de pression, faisant d’elles une solution fiable pour une variété de secteurs industriels.

Voici une liste non exhaustive des domaines dans lesquels les L-BL2 peuvent agir :

• Agroalimentaire : lyophilisation, extrusion, dégazage, emballage sous vide
• Médical : aspiration chirurgicale, stérilisation, environnement sous vide contrôlé
• Chimie : distillation sous vide, manipulation de produits corrosifs
• Environnement : traitement des eaux usées, aération d’étangs, aquaculture
• Pharmacie : séchage sous vide, filtration, cristallisation
• Production d’énergie : type Biogaz
• Détection des fuites
• Menuiserie : séchage du bois, aspiration de poussières, fixation
• Imprimerie : séchage, récupération de solvants
• Amorçage de siphon
• Plasturgie : dégazage et transformation.

Et bien d'autres encore.

5. Le choix de votre technologie

Pour sélectionner la L-BL2 qui sera la plus adaptée à votre process, plusieurs paramètres sont à prendre en compte.

Tout d’abord, si une machine est déjà installée sur votre process, veuillez-vous référer à la plaque constructeur afin d’analyser le type de machine utilisé et ainsi anticiper les besoins en débit et en performance.

Un article dédié à l'interprétation d'une plaque constructeur est disponible sur notre site internet. CLIQUEZ ICI

Les questions à se poser pour choisir sa pompe à vide :

• Quelle est mon application et mon secteur d’activité ?
• Mon application est-elle en vide ou en pression ?
• Quel niveau de vide / niveau de pression ai-je besoin ?
• Quel débit ai-je besoin ?
• Quels sont mes machines et mes équipements actuels ?
• Quels sont mes critères techniques et mes exigences ?
• Quel est mon budget ?
• Mes équipes sont-elles formées à l’utilisation de cette technologie ?

Après cette première analyse, Coriolis Fluides sera en mesure de vous conseiller sur le choix de la machine la plus adéquate à votre installation. Nous proposons un large panel de référence sur notre site internet afin de vous aider à sélectionner la technologie qui répondra à vos attentes et aux exigences de votre process.

La pompe que vous cherchez n’est pas sur notre site ? Contactez-nous pour toute demande d’information concernant vos besoins en vide et en basse pression !
