Interpréter une plaque constructeur de pompe à vide

Examiner le débit, la pression et le type de machine sur la plaque constructeur vous permettra de choisir un remplacement de manière précise aux besoins de votre application.

1. Pourquoi analyser une plaque constructeur ?

Interpréter la plaque constructeur de votre pompe actuelle permet de bien comprendre les besoins en vide et en pression de votre application, d’évaluer si la pompe en place est adaptée, et de trouver une équivalence proche pour faciliter son remplacement.

En connaissant de vos besoins réels en débit ou en vide grâce à cette plaque, vous éviterez de commander une nouvelle pompe surdimensionnée qui ne répondrait pas aux exigences de votre process.

Il est essentiel de connaitre le point de fonctionnement réel de votre pompe à vide (à minima la pression de travail), ou bien de définir l'application, afin que le fournisseur puisse proposer la pompe la plus adaptée.

2. Comment analyser une plaque constructeur ?

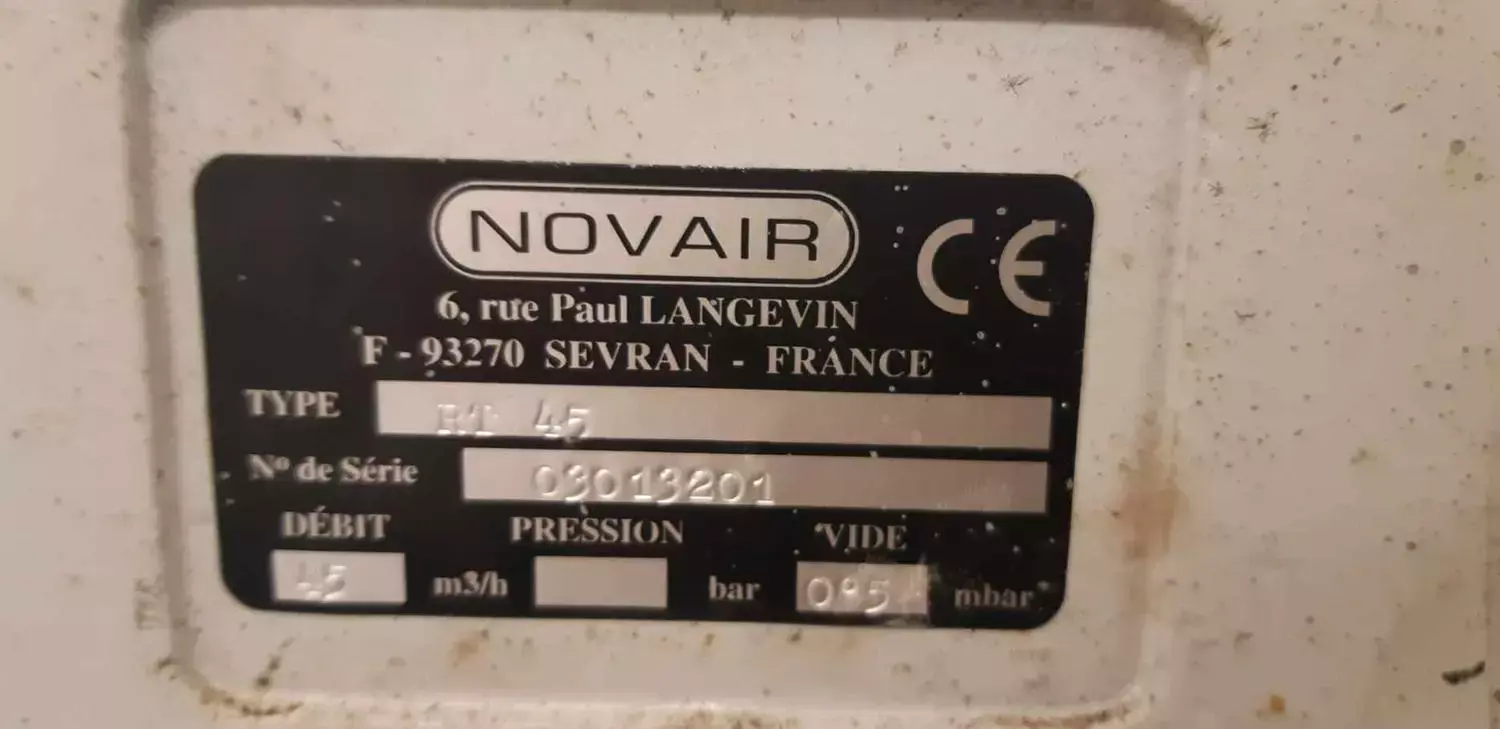

Voici sur quels éléments vous devez vous concentrer lors de l’analyse de la plaque constructeur de votre machine :

1. Le nom du fabricant : l’entreprise, le constructeur, la marque de la pompe.
2. Le modèle et la référence : Le nom spécifique et le numéro de modèle de la pompe.
3. La puissance nominale : La puissance de la pompe exprimée en Kilos watts (kW).
4. Le type de pompe : en général, le nom de la technologie n’est pas écrit sur la plaque constructeur. Pour connaitre le type de pompe que vous utilisez, veuillez-vous référer au numéro de série ou au nom de la pompe et consulter le manuel d’utilisation correspondant.
5. Le débit volumétrique : Le volume d'air ou de gaz que la pompe peut déplacer par unité de temps, généralement en m³/h ou en l/min. Plus généralement, ce débit correspond au débit engendré à la pression atmosphérique
6. Le vide limite : C’est-à-dire le niveau de vide à débit nul, ou bien à la pression minimale que la pompe peut atteindre, souvent exprimée en millibars (mbar), en torr ou en hpa. Elle correspond au point où les fuites internes entre le refoulement (pression atmosphérique) et l'aspiration (pression de travail) de la pompe à vide font que celle-ci ne délivre plus aucun débit, car l'ensemble du fluide migre entre le refoulement et l'aspiration de la pompe. Autrement dit, cette pression limite correspond à un débit nul.
7. Les autres informations :  caractéristiques techniques, ATEX, options, matériaux utilisés, dimensions, températures de fonctionnement, les normes et pictogrammes de sécurité, etc.

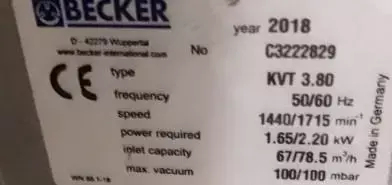

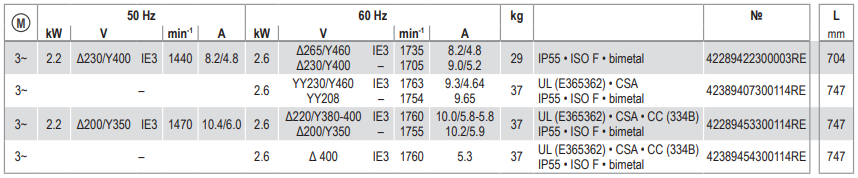

Exemple : Analyse d’une plaque constructeur d’une pompe à palettes sèches Becker

1. Nom du fabricant : Becker (voir logo)
2. Modèle et référence : ici, lire le « Type » de pompe, soit KVT 3.80. Le numéro de modèle étant le C3222829
3. Puissance nominale : le nombre de kW, ici, 1.65/2.20 kW à 50/60Hz
4. Type de pompe : pompe à palettes sèches série KVT
5. Le vide limite : ici 100/100 mbar abs à 50/60 Hz
6. Le débit volumétrique : ici, 67/78,5 m³/h à 50/60 Hz
7. Les autres informations de la plaque : se référer aux documents techniques (datasheets, manuel, etc).

3. Le choix de votre machine

Les questions à se poser pour choisir sa technologie :

• Quelle est mon application et mon secteur d’activité ?
• Mon application est-elle en vide ou en pression ?
• Quel niveau de vide / niveau de pression ai-je besoin ?
• Quel débit ai-je besoin ?
• Quels sont mes machines et mes équipements actuels ?
• Quels sont mes critères techniques et mes exigences ?
• Quel est mon budget ?
• Mes équipes sont-elles formées à l’utilisation de cette technologie ?

Après cette première analyse, Coriolis Fluides sera en mesure de vous conseiller sur le choix de la machine la plus adéquate à votre installation. Nous proposons un large panel de référence sur notre site internet afin de vous aider à sélectionner la technologie qui répondra à vos attentes et aux exigences de votre process.

La pompe que vous cherchez n’est pas sur notre site ? Contactez-nous pour toute demande d’information concernant vos besoins en vide et en basse pression !
