Association de pompe à vide = économie d'énergie... La contre vérité.
Associer des points de vide pour réduire le nombre de machines (pompe à vide) n’est pas toujours la bonne idée pour faire des économies.
Afin de mettre en lumière ce constat, voici un cas concret.
Imaginons une machine industrielle équipée de 2 pompes à vide:
Point A : la première est une pompe à canal latéral (turbine) permettant la manutention / préhension d’un objet. Son débit est de 110 m3/h (à l’aspiration) pour une dépression de 100 mbar (soit 900 mbar abs) en considérant la pression atmosphérique à 1000 mbar abs.
Point B : la deuxième pompe à vide est une petite pompe à palettes sèches de 40 m3/h (à l’aspiration) et qui travaille avec une dépression de 600 mbar (400 mbar abs) afin de faire le vide dans l’enceinte ou l’objet est placé dans le but de le sécher.
La pompe à canal latéral (turbine) affiche une puissance moteur de 1.1 kW
La deuxième pompe affiche une puissance moteur de 1.5 kW
La pression déterminante pour associer les besoins en vide est la pression la plus basse, soit 400 mbar abs.
En appliquant la relation caractéristique des gaz parfaits, et la loi de Boyle-Mariotte qui spécifie qu’à température constante la pression est inversement proportionnelle au volume et réciproquement ; nous trouvons que pour assurer 110 m3/h à 900 mbar abs, il faut fournir un débit de 250 m3/h à 400 mbar abs . V = (110 m3/h*900 mbar abs) / (400 mbar abs) = 250 m3/h
Nous pouvons associer maintenant le point B, et devons donc définir une pompe à vide pouvant assurer 290 m3/h à 400 mbar abs Vt= 290 = (250+ 40)

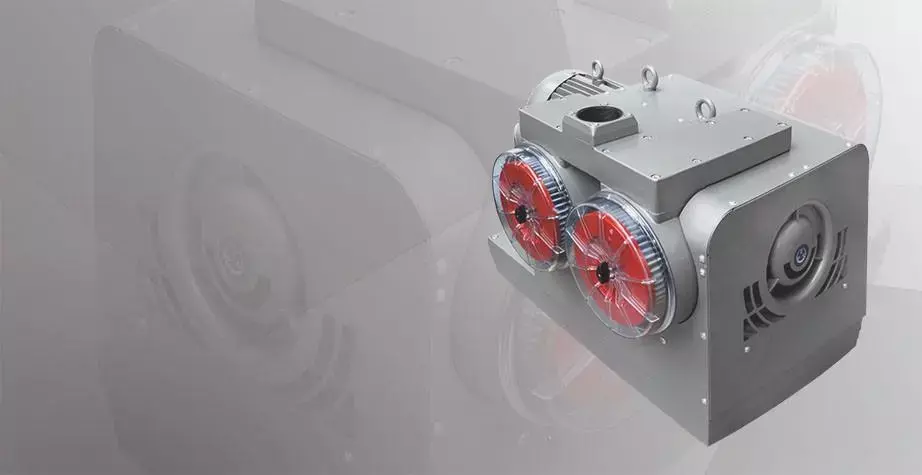

Cette pompe qui pourrait être une pompe à becs aura une puissance moteur de 7.5 kw voire 11 kW selon les constructeurs. Nous sommes loin des 2.6 kW installés et des économies d’énergie !
Bien sûr, il existe d’autres possibilités et astuces techniques.
En conclusion : pour envisager de regrouper des points de vide, il faut faire attention à associer des points dont le niveau de vide est proche, afin de ne pas surdimensionner les machines.
L’erreur se rencontre malheureusement encore régulièrement en industrie, ou les pompes sont surdimensionnées et les niveaux de vide régulés par des vannes, ou des soupapes de régulation.
